Satellites INMRASAT

[knopknop]

Re les copains,

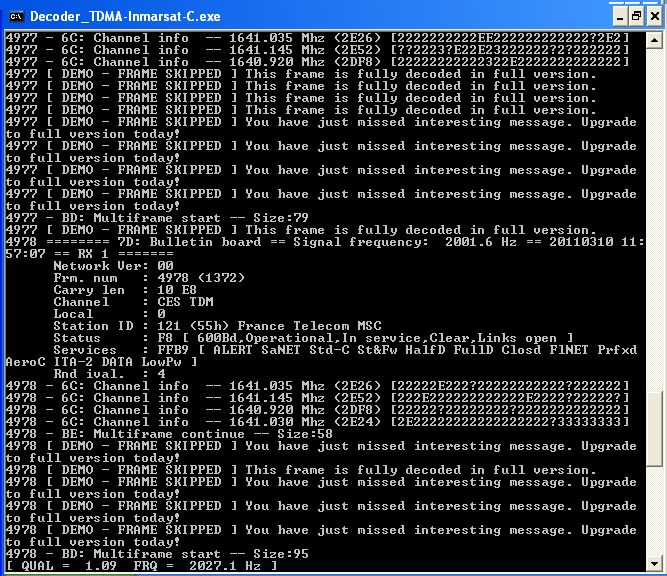

Quelques images trouver sur le web en rapport avec le sujet Inmarsat et surtout des photos de mes antennes (parabole, hélice et test avec une GP pour ADS-B) et mes screenshots de décodage (mes premiers dans le grenier, vendredi dernier!).

Bien entendu, j'ai encore de nombreux essais à faire pour tenté d'optimisé la réception au maximum dans mes conditions d'usage de la quincaillerie (sic). Comme par exemple, mettre l antenne hélice à la place du feedhorn devant la parabole, faire des essais de réception avec l antenne GP pour l ADS-B (pour le moment, j'ai bien reçu quelque chose mais trop faiblement sous le grenier, je ferais des essais dehors puis si cela fonctionne comme pour ZW, je la monterai sur le bord de la fenêtre pour voir..). Bref, pas mal d'essais encore au niveau matos, sans compter la recherche de fréquences décodages ou au moins disposant de forts signaux. Je ferais aussi des essais de réception (et si possible de décodage) des signaux des satellites GPS et GLONASS.

[knopknop]

Bonjour à tous,

Voici les fréquences que je reçoit entres S1 (et même moins!) et S3 depuis mon grenier sur le AOR5000A (S1 à S5 en extérieur!) provenant de la liste : http://www.uhf-satcom.com/lband/

Inmarsat 3F2 / 15° W AOR-E

1535.105 Veripos DGPS correction data 2438.1Bd BPSK point to multipoint circuit 8192bit frame
1535.170 SkyFire space-based GPS augmentation service (1200bps BPSK)
1537.320 Inmarsat-Mini-M 6Kbps BPSK NCS
1537.550 Inmarsat-B/M 6Kbps BPSK NCS Beam:00 ChID:0 LES:FD
1537.600 Inmarsat-B 6Kbps BPSK LES interlink Beam:00 ChID:0 LES:FD
1537.680 Inmarsat-B/M 6Kbps BPSK Spot beam identifier Beam:00 ChID:0 LES:FD
1537.710 Inmarsat-C LES 103 - KDDI Yamaguchi Japan TDMA BPSK 1200bps =========> ????
1537.870 Inmarsat-D ID 102 - MFSK slow rate data 20bd Bulletin Board
1538.220 Inmarsat-B/M 6Kbps BPSK Primary NCS
1539.505 Inmarsat-C LES 112 - Station 12 Holland TDMA BPSK 1200bps
1539.595 Inmarsat-C LES 104 - EIK Telenor Norway TDMA BPSK 1200bps
1539.615 Inmarsat-C LES 102 - Stratos Burum Netherlands TDMA BPSK 1200bps
1539.635 Inmarsat-C LES 117 - Nudol Morsviasputnik Russia TDMA BPSK 1200bps
1539.645 Inmarsat-C LES 120 - Thermopylae Greece TDMA BPSK 1200bps
1539.655 Inmarsat-C LES 112 - Station 12 Holland TDMA BPSK 1200bps (not always tx'ing)
1539.695 Inmarsat-C LES 105 - Fucino Telecom Italia TDMA BPSK 1200bps
1539.955 Inmarsat-C LES 101 - Southbury USA TDMA BPSK 1200bps
1539.995 Inmarsat-C LES 121 - France Telekom MSC TDMA BPSK 1200bps (pjm recording)
1541.450 Inmarsat-C LES 144 - NCS
1545.01500 AERO-I 600Bd GMSK LES NCS
1545.03000 AERO-I 600Bd GMSK LES GES-103 Aussaguel
1545.03500 AERO-I 1200Bd GMSK LES GES-104 Eik
1545.04000 AERO-I 600Bd GMSK LES GES-103 Aussaguel
1545.04500 AERO-I 1200Bd GMSK LES GES-104 Eik
1545.09500 AERO-I 600Bd GMSK LES GES-104 Eik
1545.19500 AERO-I 600Bd GMSK LES NCS
1546.055 AERO-I GES-104 Eik - control / messaging
1546.070 AERO-I GES-103 Aussaguel - control / messaging
1546.085 AERO-I GES-104 Eik - control / messaging
1547.750 Inmarsat Fleet/M4 Beam:06 40KHz ChID:1 LES:00

Je reçoit aussi fort et faiblement des signaux non répertorié pour 3F2 AOR-E (sur le site web ci-dessus) :

1537.935 MHz USB Data signaux puissant
1545.225 MHz USB Data idem
1546.070 MHz USB Data signaux faible
1546.085 MHz USB Data idem
1546.775 MHz USB Data idem
1547.760 MHz USB Data idem

Zoulou Whisky as-tu une idée ou bien confirmation que cela ne peut-être que des signaux en provenance de 3F2?

73

[knopknop]

Suite de mon post :

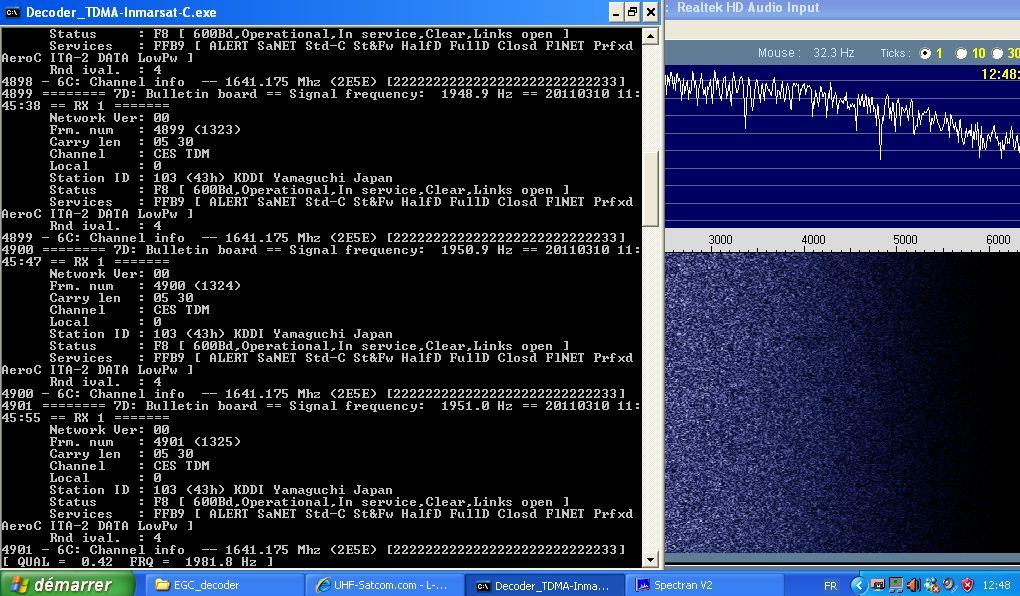

Je suis aussi étonné de recevoir le LES 103 (Société KDDI au Japon) en pointant sur 3F2?? (d'après la liste de fréquences de nos camarades de UHF-satcom)

Car d'après les images suivantes que l'on peut retrouver sur des sites web officiels de sociétés, etc. la réception de KDDI ne colle pas avec 3F2 (voir les images ci-dessus)

Par contre, cela colle si je reçoit en plus de AOR-E 15° W (3F2), IOR 64° E !!

Ou bien est-ce une station "relais" de KDDI situé dans la zone de couverture de 3F2?

73

PS : Maintenant que je regarde de près les fréquences diffusé par UHF-satcom concernant IOR 64° E pour Inmarsat 3F1 et mes 6 fréquences non répertorié pour AOR-E Inmarsat 3F2.. je trouve que certaines peuvent parfaitement correspondre à celle de la liste!! Avec de 1 à 5 KHz de dérivation en réception..

Des avis, confirmation?

[Zoulou Whisky]

.

[Zoulou Whisky]

.

[knopknop]

Bonjour Zoulou Whisky,

Ok, merci pour ton aide et pour les diverses indications

Sinon pour les débutants en réception satellite 1.5 GHz, un moyen simple de testé votre antenne (Hélice, Parabole) + pré-ampli. est de calé votre récepteur sur 1541.000 MHz en USB/CW, il y a une porteuse en continu (en provenance de Inmarsat 3F2), cela est parfait pour savoir si oui ou non vous pouvez avoir accès aux satellites en bande L.

73

[Zoulou Whisky]

.

[Zoulou Whisky]

.

[knopknop]

Salut Zoulou Whisky,

Petite mise à jour de ma station de réception Inmarsat (+ étude des bandes S et C) :

J utilise désormais un nouveau (S)LNA trouver en Allemagne chez Allsat sur Ebay, dédié uniquement à la réception Inmarsat, ainsi qu une nouvelle parabole de 125cm (pour la réception en bande C à l origine) en remplacement (provisoire) de celle de 60cm.

Le SLNA à un gain de seulement 15 dB, mais offre quand même une très bonne amplification des signaux. Quand à la parabole, pas de surprise, bonne captation en bande L (et S en test). Par contre, la fixation des antennes hélices dessus est une vrai grosse galère.. dont je n ai pas encore trouver de solutions totalement fonctionnel et sécurisé (en cas de chute..).

[knopknop]

Ah zut.. je me suis tromper de rubrique pour les antennes inmarsat.. désolé!
